Il progetto di riferimento MasterGaN di STMicroelectronics mostra un convertitore risonante da 250 W senza dissipatore di calore
4 giugno 2021: STMicroelectronics rilascia il primo progetto di riferimento per i pacchetti di alimentazione MasterGaN, in che modo i nuovi dispositivi altamente integrati aumentano la densità di potenza, aumentano l’efficienza energetica, semplificano la progettazione e il tempo di immissione sul mercato Indica se accorciare.
Il progetto di riferimento EVLMG1-250WLLC è un convertitore risonante da 250 W con un contorno della scheda di 100 mm x 60 mm e un’altezza massima dei componenti di 35 mm. È dotato di MasterGaN1 con un gate driver STDRIVE a mezzo ponte collegato in modo ottimale a due transistor GaN da 650 V normalmente spenti con parametri di temporizzazione corrispondenti, una resistenza di attivazione (Rds (on)) di 150 m³ e una corrente nominale massima di 10 A. Si dice. L’ingresso logico supporta segnali da 3,3V a 15V.
MasterGaN1 è adatto per topologie di commutazione soft ad alta efficienza come alimentatori CA/CC, convertitori CC/CC, convertitori risonanti inverter CC/CA, convertitori flyback o forward con morsetto attivo e PFC totem pole senza ponte (correzione del fattore di potenza). .. Fino a 400W.
Il lato primario funziona senza dissipatore di calore e sfrutta l’elevata efficienza dei transistor di potenza GaN. Inoltre, le prestazioni di commutazione superiori del GaN consentono frequenze operative più elevate rispetto ai normali MOSFET al silicio, componenti magnetici e condensatori più piccoli, densità di potenza più elevate e numero di componenti inferiore.
Progettato per un’alimentazione nominale di 400 V, l’EVLMG1-250WLLC fornisce un’uscita di 24 V/10 A per un’efficienza massima superiore al 94%. Beneficiando delle caratteristiche di sicurezza integrate di MasterGaN, l’uscita del convertitore è protetta da cortocircuiti e sovracorrenti. C’è anche un monitoraggio della tensione di ingresso che fornisce protezione da bassa tensione e controllo della sequenza all’interno della matrice di convertitori CC/CC per evitare che il motore si avvii in condizioni di bassa tensione.
La famiglia MasterGaN di ST è composta da prodotti semiponte integrati compatibili con i pin, incluse configurazioni simmetriche e asimmetriche, in un contenitore GQFN sottile 9 mm x 9 mm. I pacchetti con circuiti fino a 650 V hanno una distanza di fuga superiore a 2 mm tra i pad di alta e bassa tensione. I moduli MasterGaN sono disponibili in una varietà di potenze nominali, consentendo agli ingegneri di estendere i loro progetti con modifiche hardware minime.
EVLMG1-250WLLC è attualmente disponibile da st.com e distributori per $ 230.
Per ulteriori informazioni, visitare www.st.com/gatedrivers.

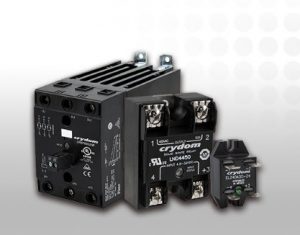

Heilind firma Sensata-Crydom, un relè a stato solido
